[Сан Саныч 86]

Всем привет!!! Вопрос к знатокам. Если не сюда то перенести куда нужно. Заранее благодарю.
Суть вопроса вот в чем. Какой MAS блок устанавливается на 104.980 двигатель с механикой и кондеем. Вопрос крайне важный. Просто у меня сейчас стоит автоматный блок. Вот хочу узнать истину и поставить что нужно. Чтобы небыло проблем по отсечке. Прикрепляю фото с номерами всех MAS блоков. Всем заранее большое спасибо. Жду от Вас помощи.

Прикрепленные файлы

•  IMG-20170311-WA0004.jpg   133,21К   0 скачиваний

Сообщение отредактировал Сан Саныч 86: 13 Март 2017 - 13:58

[Сан Саныч 86]

Не уже ли никто не знает?
Сейчас установлен MAS блок 011 545 83 32.
Может кто что знает? Или может есть электро схема MAS блоков?

[Сан Саныч 86]

Да, еще очень интересно увидеть фото такого блока: 126 V8 FPR НУ соответственно это блок от 126 8-ка. Есть у кого то инфа по нему?

[Tyler]

можно и с автоматным блоком на мехе ездить, нужно сигнал о включенном драйве на одну из ног подать. схемы 980 мотора есть, вечером сброшу.

[Сан Саныч 86]

можно и с автоматным блоком на мехе ездить, нужно сигнал о включенном драйве на одну из ног подать. схемы 980 мотора есть, вечером сброшу.

Вы про перемычку на автоматный колодке говорите. Которая на стенке печки со сторонытводителя? Это я сделал давно. Просто если крутить двигатель то на 5500 начинает дергаться. Как на отсечке.

[KOTYARA]

Вы про перемычку на автоматный колодке говорите. Которая на стенке печки со сторонытводителя? Это я сделал давно. Просто если крутить двигатель то на 5500 начинает дергаться. Как на отсечке.

нужно понять что отключает - тут топливо либо зажигание ...топливо просто - место реле мас вставляем перемычку в два толстых контакта и проверяем ....

а вообще эти реле имеют диагностический вывод ,так же и блок зажигания тоже имеет ,и ке 5.1 тоже .все в квадратной колодке

Сообщение отредактировал KOTYARA: 15 Март 2017 - 14:10

[Сан Саныч 86]

нужно понять что отключает - тут топливо либо зажигание ...топливо просто - место реле мас вставляем перемычку в два толстых контакта и проверяем ....
а вообще эти реле имеют диагностический вывод ,так же и блок зажигания тоже имеет ,и ке 5.1 тоже .все в квадратной колодке

В какие 2 толстых?)) Там две пары толстых по краям))

[Фрунзе]

Вы про перемычку на автоматный колодке говорите. Которая на стенке печки со сторонытводителя? Это я сделал давно. Просто если крутить двигатель то на 5500 начинает дергаться. Как на отсечке.

У меня такая же ситуация была. Мас реле так и оставил родное от 5 ступки. Отсечка на 5500 - это ошибка датчика скорости, на каком-либо из колес, редкуторе, а скорее всего в приборке (на спидометре сзади датчик холла стоит). Я когда поменял этот датчик холла - отсечка сразу вернулась на место. Правда никто мне не подсказывал в чем причина и искал я ее 3 года...

[Сан Саныч 86]

У меня такая же ситуация была. Мас реле так и оставил родное от 5 ступки. Отсечка на 5500 - это ошибка датчика скорости, на каком-либо из колес, редкуторе, а скорее всего в приборке (на спидометре сзади датчик холла стоит). Я когда поменял этот датчик холла - отсечка сразу вернулась на место. Правда никто мне не подсказывал в чем причина и искал я ее 3 года...

Датчик хола на задней части приборки? Я Вас правильно понял? Датчик хола стоит в кожухе кпп. Можете скинуть фото того датчика, который Вы меняли в приборке.

[Фрунзе]

[Сан Саныч 86]

Хм.... впервые такое вижу. На моей приборки этого нет.

[Фрунзе]

Хм.... впервые такое вижу. На моей приборки этого нет.

Поставьте и все будет хорошо)

[Сан Саныч 86]

Поставьте и все будет хорошо)

В смысле поставить? В принципе у меня такого нет. Нет жгута под этот датчик. Нет и небыло этого датчика. Что ставить то))) а какого года у Вас Мерс? Можно общее фото приборки сзади и спереди. Прям интересно стало, что за приборка у Вас)

[Фрунзе]

В смысле поставить? В принципе у меня такого нет. Нет жгута под этот датчик. Нет и небыло этого датчика. Что ставить то))) а какого года у Вас Мерс? Можно общее фото приборки сзади и спереди. Прям интересно стало, что за приборка у Вас)

На машинах с м104.980 этот датчик должен быть, приборка спереди такая же как и у всех. Слева: температура, давление масла, уровень топлива. По центру спидометр с разметкой до 260км/ч, справа часы и тахометр до 8000 (потому что мотор 104.980).

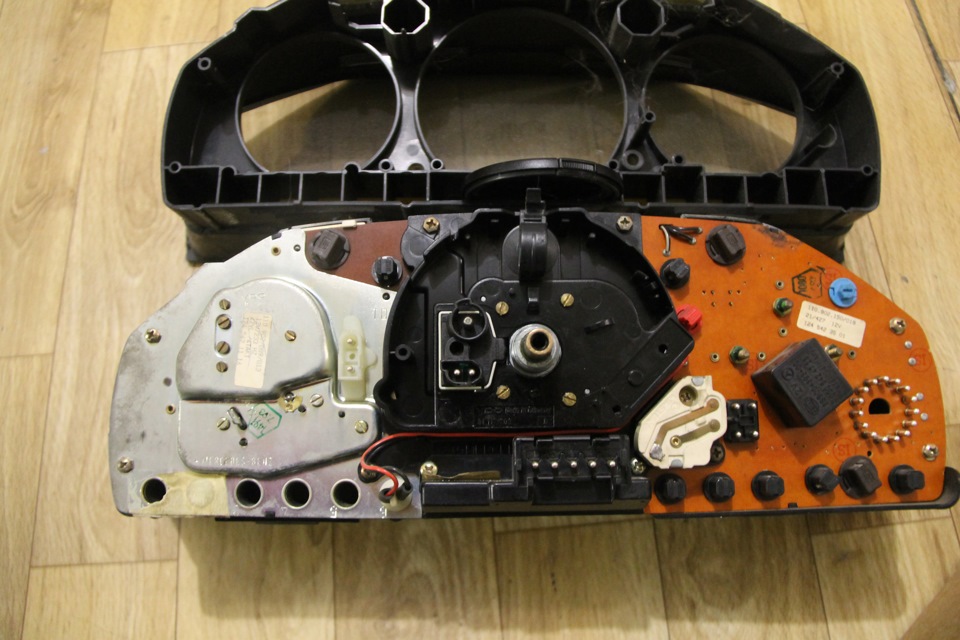

С задней стороны выглядит это дело так

[Сан Саныч 86]

На машинах с м104.980 этот датчик должен быть, приборка спереди такая же как и у всех. Слева: температура, давление масла, уровень топлива. По центру спидометр с разметкой до 260км/ч, справа часы и тахометр до 8000 (потому что мотор 104.980).
С задней стороны выглядит это дело так

Хм.... А без этого датчика Машина будет заводится и глохнуть? Блин. Послезу смотреть в выходные. Что то не припомню у себя такого. Хотя у меня 300Е24 104.980.

[Фрунзе]

Без этого датчика будет отсечка на 5500 тысячах и все..

[Сан Саныч 86]

Без этого датчика будет отсечка на 5500 тысячах и все..

А можно парт намбер этого датчика?

[KOTYARA]

В какие 2 толстых?)) Там две пары толстых по краям))

Если память не изменяет тот край что ближе к аккуму ....
Почитайте по кодам что не хватает ей потом

[Сан Саныч 86]

Если память не изменяет тот край что ближе к аккуму ....
Почитайте по кодам что не хватает ей потом

Если память не изменяет тот край что ближе к аккуму ....
Почитайте по кодам что не хватает ей потом

Теперь вопрос. Мне срочно нужна распиновка зажигания EZL на 104.980 фото с номером зажигания прокладываю. Если еще дарите схему или распиновку MAS блока то буду очень признателен. Проблема такая: заводится и тут же глохнет, тах не работает. Даже не знаю уже на что грешить. Хочу проводку прозвонить. Так что пожалуйста скиньте у кого есть.

Прикрепленные файлы

•  20170319_212513.jpg   139,82К   0 скачиваний

Сообщение отредактировал Сан Саныч 86: 20 Март 2017 - 10:12

[Tyler]

Распиновка EZL 104980

http://w124-zone.com...HIS/15-0020.pdf

страница 17

MAS

http://w124-zone.com...ram/ETM/ETM.pdf

страница 31-32, 50,51...

Сообщение отредактировал Tyler: 20 Март 2017 - 12:30
