Имеем авто W126, 380 SE, WDB12603212032733, 1984 г.в.
Нужна схема пневмосистемы. Плавают холостые обороты, уже все проверили вроде, осталось только пневмосистема. В книге по устройству нет..
Помогите найти......
Пневмосистема W126
Двигатель М116 вообще грешит плаванием оборотов. В первую очередь проверьте метеллические сетки через которые проходит бензин на РУД, скорее всего они забиты.
Ну если он и грешит плаванием оборотов, то точно не из-за сеток, которые забиты.
А вот система холостого хода, включающая клапан ХХ и блок управления глючат постоянно.
И пневмосистема, а точнее вакуумная система тут тоже не при делах как правило.
Отключи от клапана ХХ разъем. В одну из трубок вставь пробку с отверстием ~ 4мм в диаметре и смотри на ХХ. Если не плавают, то система ХХ нуждается в ремонте и замене клапана, либо блока.
А вот система холостого хода, включающая клапан ХХ и блок управления глючат постоянно.
И пневмосистема, а точнее вакуумная система тут тоже не при делах как правило.
Отключи от клапана ХХ разъем. В одну из трубок вставь пробку с отверстием ~ 4мм в диаметре и смотри на ХХ. Если не плавают, то система ХХ нуждается в ремонте и замене клапана, либо блока.
Ок! Спасибо попробую! Но чтото мне подсказывает что клапан исправен....... А вот блок может быть....
А схемку ваккуумной системы не знаете где все же взять?
А схемку ваккуумной системы не знаете где все же взять?
Цитата(zenderdb @ 16.10.2012, 14:54)
Ну если он и грешит плаванием оборотов, то точно не из-за сеток, которые забиты.
А вот система холостого хода, включающая клапан ХХ и блок управления глючат постоянно.
И пневмосистема, а точнее вакуумная система тут тоже не при делах как правило.
Отключи от клапана ХХ разъем. В одну из трубок вставь пробку с отверстием ~ 4мм в диаметре и смотри на ХХ. Если не плавают, то система ХХ нуждается в ремонте и замене клапана, либо блока.
А вот система холостого хода, включающая клапан ХХ и блок управления глючат постоянно.
И пневмосистема, а точнее вакуумная система тут тоже не при делах как правило.
Отключи от клапана ХХ разъем. В одну из трубок вставь пробку с отверстием ~ 4мм в диаметре и смотри на ХХ. Если не плавают, то система ХХ нуждается в ремонте и замене клапана, либо блока.
Вы говорите про дополнительный воздушный клапан подачи воздуха??
Цитата(krestnord @ 22.11.2012, 11:00)
Вы говорите про дополнительный воздушный клапан подачи воздуха??
Может на 110 он и является дополнительным клапаном, а на 116 моторе 84 года этот клапан регулирует обороты ХХ и управляется электронным блоком, почти так же как на рестайловом КЕ.
Цитата(zenderdb @ 22.11.2012, 13:34)
Может на 110 он и является дополнительным клапаном, а на 116 моторе 84 года этот клапан регулирует обороты ХХ и управляется электронным блоком, почти так же как на рестайловом КЕ.
покажите если можно, как выглядит клапан ХХ на 116м.
Цитата(krestnord @ 23.11.2012, 19:30)
покажите если можно, как выглядит клапан ХХ на 116м.

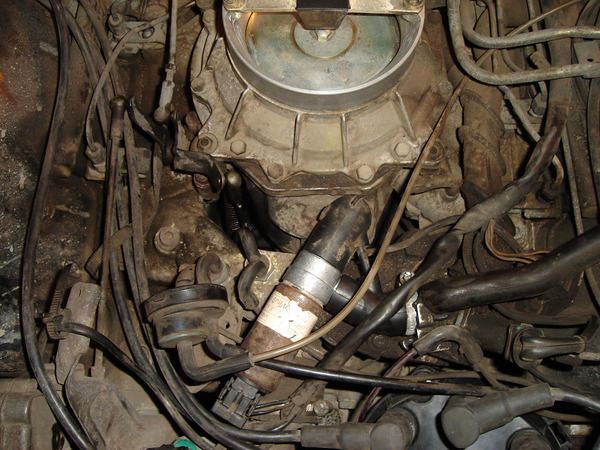

С наклеечкой белой
