Подскажите распиновку кнопки подогрева сидений на 124 какой контакт куда и от куда. Я механник не электрик. Зарание благодарен. Я делаю подогрев сидений без использования блока подогрева(таковой не найти) на основе импульсных реле.

Распиновку кнопки не подскажу (нахожусь в командировке), однако блок подогрева сидений на 124 седан могу предложить после 10 числа. Номер блока А 000 820 62 26.

а почему не найти... этих блоков(реле подогрева) - валом в продаже - 1000-2000 руб.

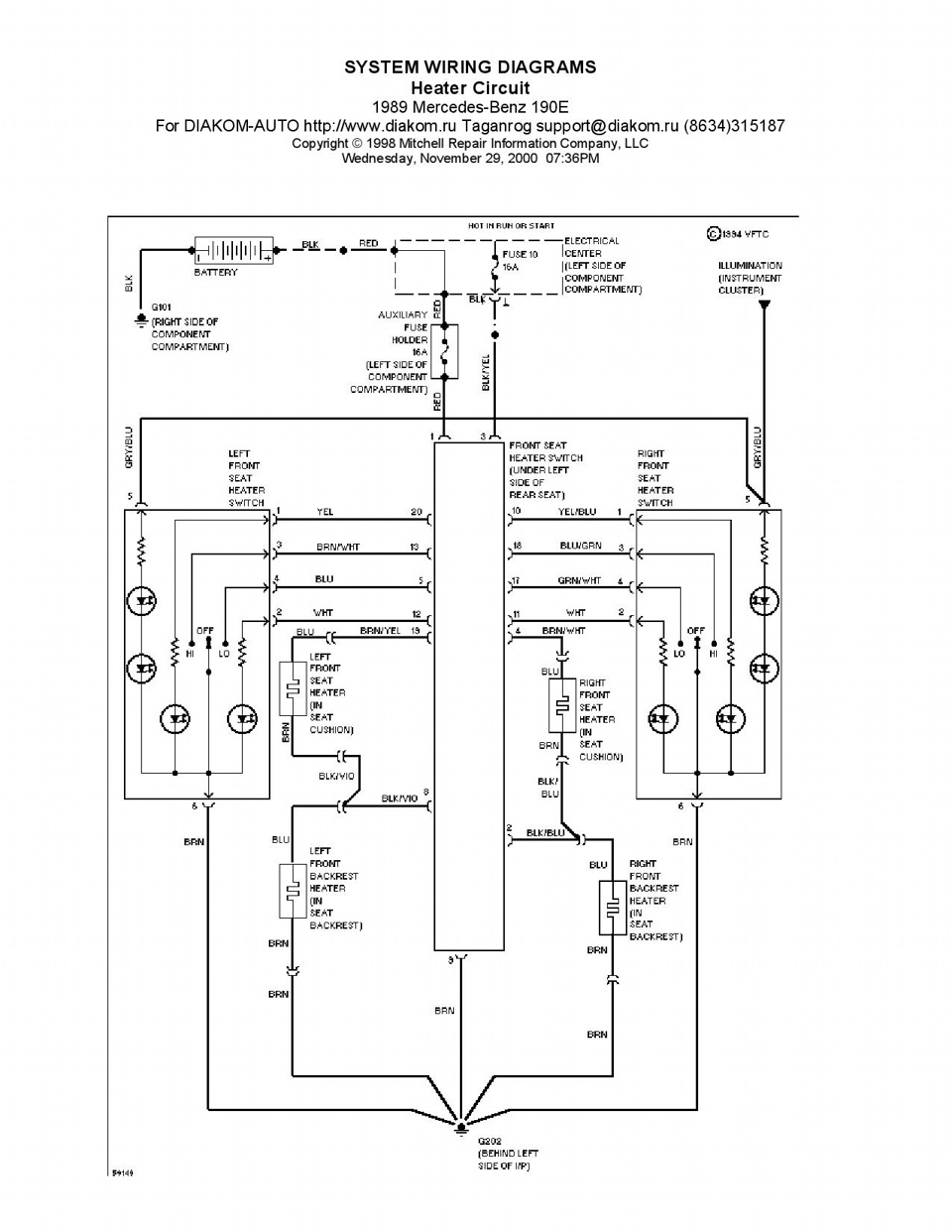

распиновка на случай, когда реле всего одно.(есть варинаты с другим реле и варианты с двумя реле.)

Суть вся в том. Что мне весь подогрев обойдется в 500 рублей. Две реле по 150, и провода 200.

Спасибо большое за схему, но я механник. Мне трудно схемы читать. если можно расшифровать провода.

ну там вроде относительно видно.

1 - идёт на 20й контакт реле
2 - идёт на 12й контакт реле
3 - идёт на 13й контакт реле
4 - идёт на 5й контакт реле
5 - масса
6 - масса

непосредственно к грелкам кнопка не подключается... и ток она не комутирует...
она лишь сообщает реле, в каком режиме врубить грелки.

если нажмёшь сильный обогрев, то 3й контакт кнопки кратковременно замкнётся на 6й контакт кнопки
если нажмёшь слабый обогрев, то 4й контакт кнопки кратковременно замкнётся на 6й контакт кнопки

вот примерно так и работает..

нашел кнопки 129 820 75 10 и реле 126 821 01 47. подскажите схему подключения подогрева и сколько должно быть реле.

В Колхозе есть моя схема на мерсокнопках и импульсных реле,скоро будет фотоотчет...
