Ну а теперь весь процесс от начала и до конца.

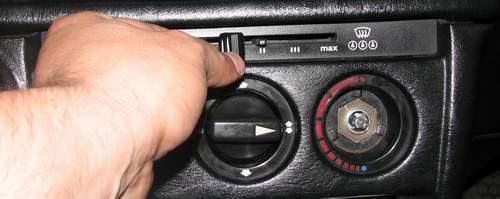

1) Снимаем ручку переключателя, достаточно потянуть её с некоторым усилием на себя.
2) Подцепляем отвёрткой накладку переключателя и вынимаем её.

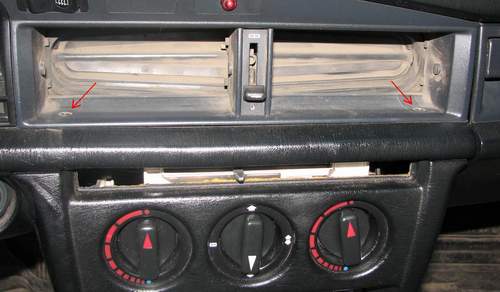

3) Вытаскмвам центральные дефлекторы и выкручивам два верхних самореза, указанных стрелками.

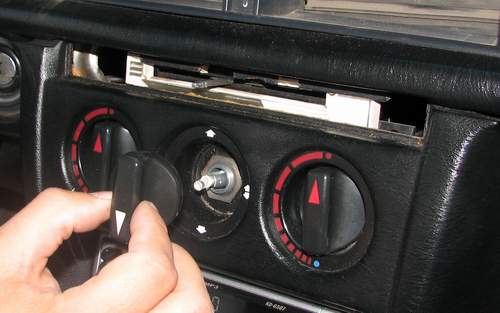

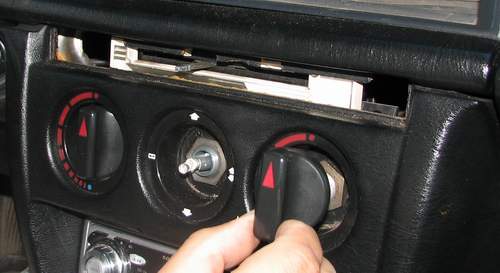

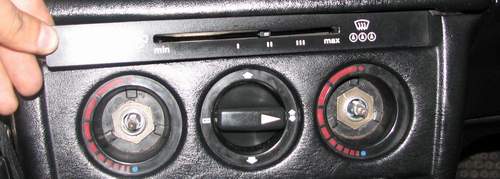

4) Снимаем ручки управления температурой и направления потока воздуха, вытаскмвам на себя (опять же приложив некоторое усилие).

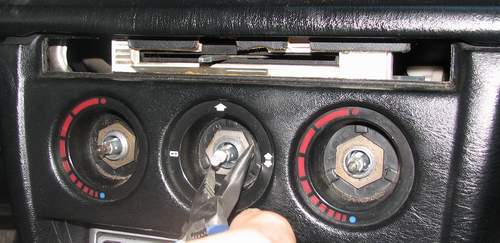

5) Откручивам гайки прикрепляющие механизмы ручек к "бороде".

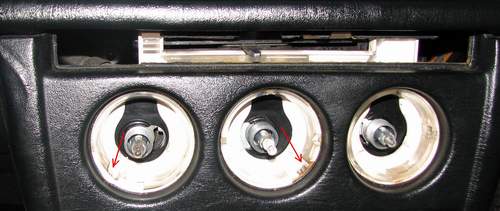

6) Снимаем "чашечки" ручек. Стрелками указаны лампочки подсветки "бороды".
Их всего две, через световоды они подсвечивают переключатель вентилятора и центральные ручки режимов печки.

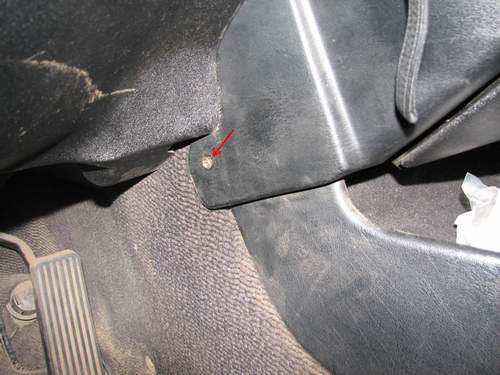

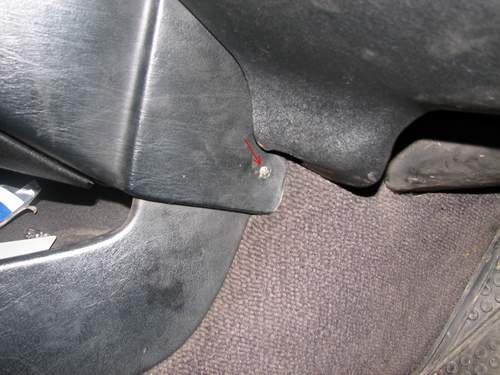

7) Откручивам боковые саморезы крепления консоли.

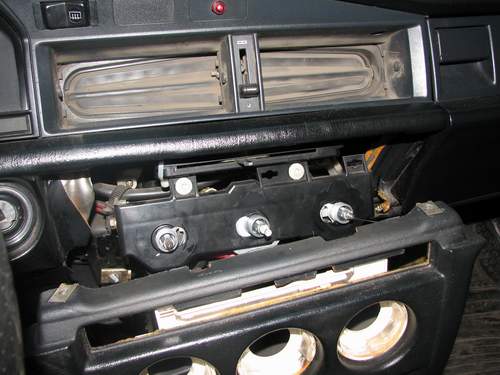

8) Тянем консоль на себя.

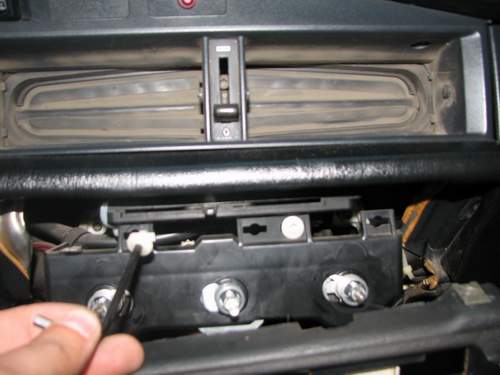

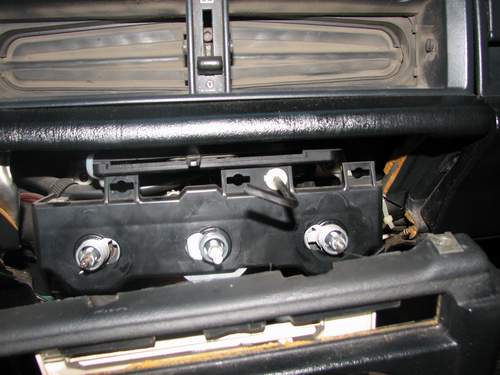

9) Используя шестигранник на 4 мм, поворачивем фиксаторы крепления переключателя.

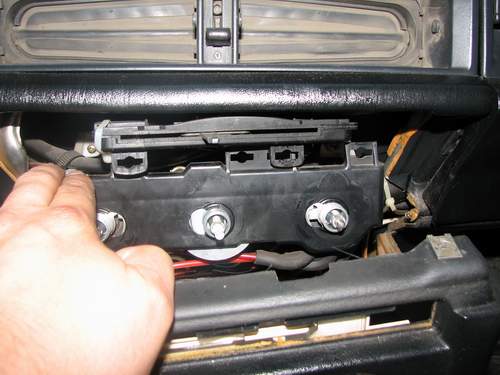

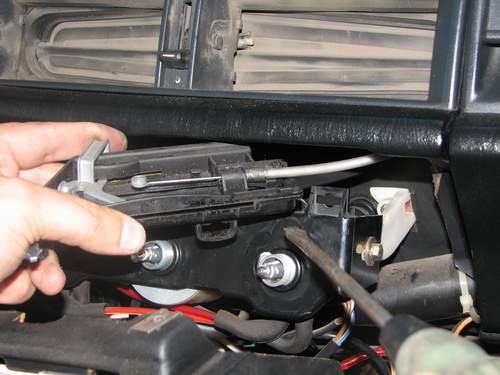

10) Вытаскивам переключатель...

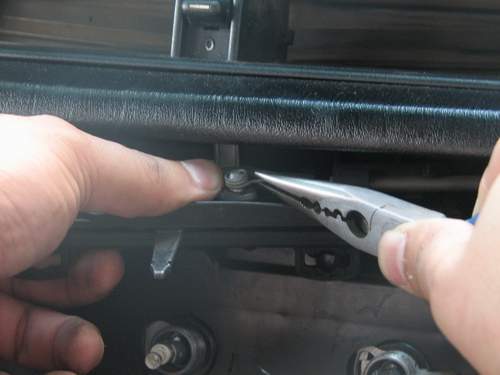

11) Рассоединяем узел крепленя троса воздушной заслонки и приводного рычага.

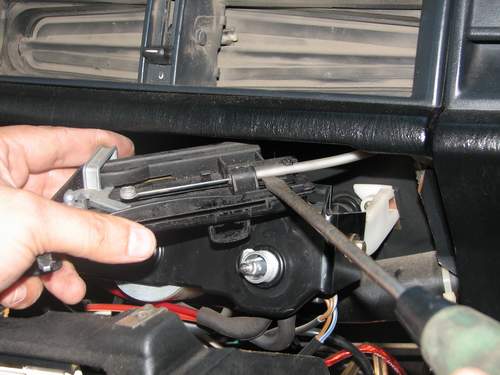

12) Надавливаем отвёрткой на механизм крепления рубашки тросика заслонки и отсоединяем трос от механизма.

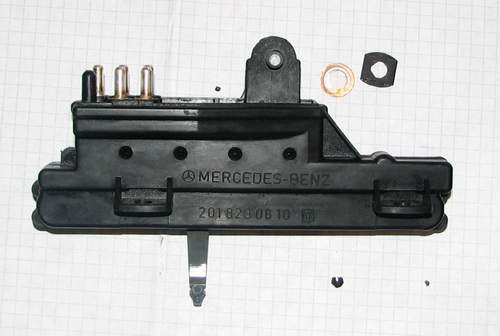

13) Отключаем разъём от переключателя и он у нас в руках.
Ремонт переключателя:

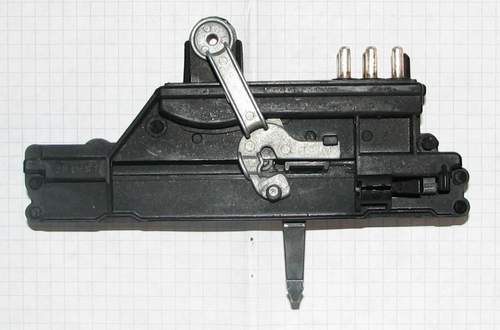

Снимаем стопорное кольцо приводного рычага.

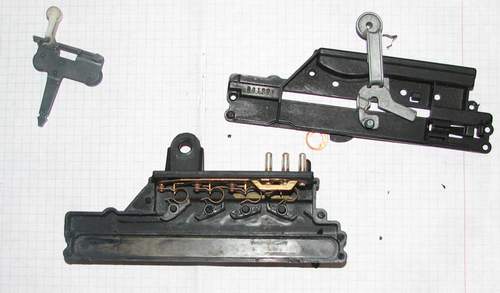

В конструкция переключателя не заложена "многоразовость" и поэтому он заплавлен по крепёжным точкам, но взяв нож и срезав "заплавку" его удаётся вскрыть...

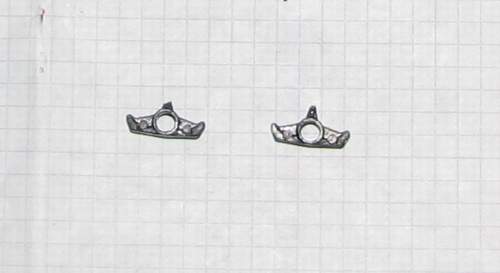

Основной причиной неисправности становится повышенное сопротивление контактов переключателей режимов, связанное с окислом контактов и нагаром от включений/выключений, в результате чего контакт начинает греться и оплавляет пластмассовый механизм включения (слева оплавленный).

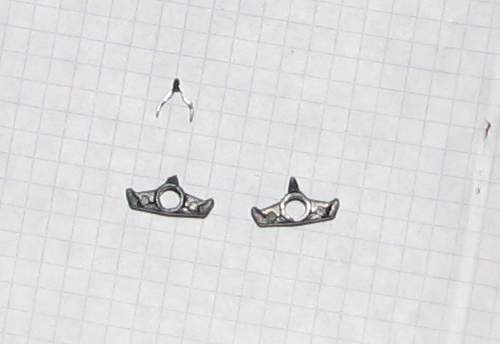

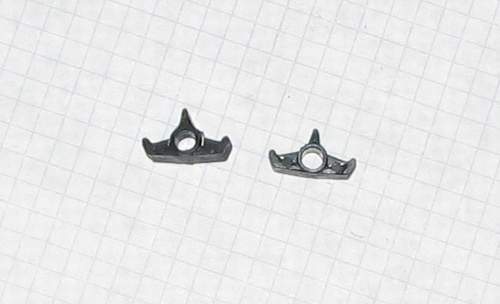

Так как новый рычажок включения отдельно не купить, восстанавливаем старый. Для этого нам понадобится жесть, подойдёт от любой консервной банки и навыки жестянщика:) Вырезаем аккуратно деталь показанную на рисунках ниже...
И приклеиваем её к рычажку.
Собираем переключатель в обратной последовательности, не забыв почистить все электрические контакты. Аккуратно заплавляем паяльником конструкцию переключателя.
После ремонта, у меня, переключатель работает уже более 3-х лет, надеюсь что проработает ещё в два раза больше:)
Собираем всё в обратном порядке, и наслаждаемся работой вентилятора во всех режимах.
